Coil spring acc. to ISO 10243

Price and delivery time on request

Prices incl. VAT plus shipping costs

Available

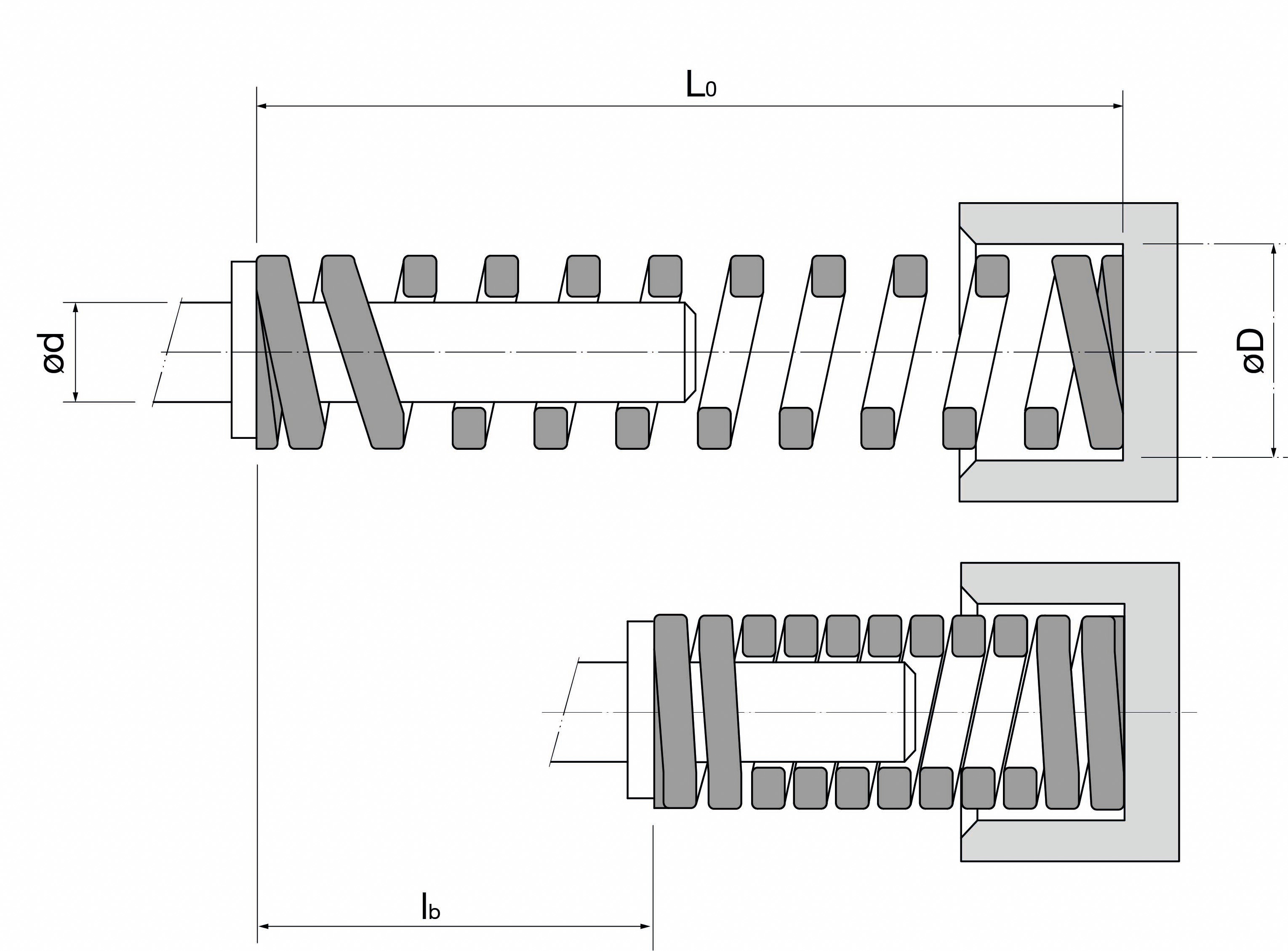

Inner diameter d

Unloaded length L0

Spring rate R (N/mm)

  • 92020025
  • ITF-20-25
Coil spring acc. to ISO 10243 more
Product information "Coil spring acc. to ISO 10243"

Coil spring acc. to ISO 10243

Base Material: Federstahl
Article name Inner diameter d Outer diameter D Unloaded length L0 Spring rate R (N/mm) F1 (N) / l1 for 20% of L0 F1 (N) / l1 20% L0 F1 (N) / l1 for 40% of L0 Fb (N) / lb CAD-Download Inquiry
ITF-20-25 10 20 25 29,4 147 / 5 221 / 7,5 294 / 10 409 / 13,9
ITF-20-32 10 20 32 22,6 145 / 6,4 217 / 9,6 289 / 12,8 411 / 18,2
ITF-20-38 10 20 38 18,6 141 / 7,6 212 / 11,4 283 / 15,2 409 / 22
ITF-20-44 10 20 44 15,7 138 / 8,8 207 / 13,2 276 / 17,6 405 / 25,8
ITF-20-51 10 20 51 13,7 140 / 10,2 210 / 15,3 279 / 20,4 415 / 30,3
ITF-20-64 10 20 64 11,3 145 / 12,8 217 / 19,2 289 / 25,6 440 / 38,9
ITF-20-76 10 20 76 9,8 149 / 15,2 223 / 22,8 298 / 30,4 461 / 47
ITF-20-89 10 20 89 8,3 148 / 17,8 222 / 26,7 295 / 35,6 462 / 55,7
ITF-20-102 10 20 102 7,4 151 / 20,4 226 / 30,6 302 / 40,8 475 / 64,2
ITF-20-115 10 20 115 6,4 147 / 23 221 / 34,5 294 / 46 467 / 72,9
ITF-20-127 10 20 127 5,9 150 / 25,4 225 / 38,1 300 / 50,8 476 / 80,7
ITF-20-139 10 20 139 5,4 150 / 27,8 225 / 41,7 300 / 55,6 477 / 88,4
ITF-20-152 10 20 152 4,9 149 / 30,4 223 / 45,6 298 / 60,8 474 / 96,7
ITF-20-305 10 20 305 2,5 153 / 61 229 / 91,5 305 / 122 491 / 196,3
ITF-25-25 12,5 25 25 53,9 270 / 5 404 / 7,5 539 / 10 695 / 12,9
ITF-25-32 12,5 25 32 42,2 270 / 6,4 405 / 9,6 540 / 12,8 726 / 17,2
ITF-25-38 12,5 25 38 35,8 272 / 7,6 408 / 11,4 544 / 15,2 741 / 20,7
ITF-25-44 12,5 25 44 31,4 276 / 8,8 414 / 13,2 553 / 17,6 766 / 24,4
ITF-25-51 12,5 25 51 27 275 / 10,2 413 / 15,3 551 / 20,4 770 / 28,5
ITF-25-64 12,5 25 64 21,6 276 / 12,8 415 / 19,2 553 / 25,6 788 / 36,5
ITF-25-76 12,5 25 76 18,1 275 / 15,2 413 / 22,8 550 / 30,4 795 / 43,9
ITF-25-89 12,5 25 89 15,2 271 / 17,8 406 / 26,7 541 / 35,6 781 / 51,4
ITF-25-102 12,5 25 102 13,2 269 / 20,4 404 / 30,6 539 / 40,8 783 / 59,3
ITF-25-115 12,5 25 115 11,8 271 / 23 407 / 34,5 543 / 46 793 / 67,2
ITF-25-127 12,5 25 127 10,6 269 / 25,4 404 / 38,1 538 / 50,8 789 / 74,4
ITF-25-139 12,5 25 139 9,6 267 / 27,8 400 / 41,7 534 / 55,6 783 / 81,6
ITF-25-152 12,5 25 152 8,8 268 / 30,4 401 / 45,6 535 / 60,8 788 / 89,5
ITF-25-178 12,5 25 178 7,6 271 / 35,6 406 / 53,4 541 / 71,2 801 / 105,4
ITF-25-203 12,5 25 203 6,7 272 / 40,6 408 / 60,9 544 / 81,2 809 / 120,7
ITF-25-305 12,5 25 305 4,4 268 / 61 403 / 91,5 537 / 122 803 / 182,4
ITF-32-38 16 32 38 43,1 328 / 7,6 491 / 11,4 655 / 15,2 858 / 19,9
ITF-32-44 16 32 44 37,3 328 / 8,8 492 / 13,2 656 / 17,6 877 / 23,5
ITF-32-51 16 32 51 32,4 330 / 10,2 496 / 15,3 661 / 20,4 894 / 27,6
ITF-32-64 16 32 64 25,5 326 / 12,8 490 / 19,2 653 / 25,6 898 / 35,2
ITF-32-76 16 32 76 21,6 328 / 15,2 492 / 22,8 657 / 30,4 916 / 42,4
ITF-32-89 16 32 89 18,1 322 / 17,8 483 / 26,7 644 / 35,6 905 / 50
ITF-32-102 16 32 102 15,7 320 / 20,4 480 / 30,6 641 / 40,8 904 / 57,6
ITF-32-115 16 32 115 14,2 327 / 23 490 / 34,5 653 / 46 930 / 65,5
ITF-32-127 16 32 127 12,7 323 / 25,4 484 / 38,1 645 / 50,8 921 / 72,5
ITF-32-139 16 32 139 11,6 322 / 27,8 484 / 41,7 645 / 55,6 921 / 79,4
ITF-32-152 16 32 152 10,6 322 / 30,4 483 / 45,6 644 / 60,8 925 / 87,3
ITF-32-178 16 32 178 9 320 / 35,6 481 / 53,4 641 / 71,2 926 / 102,9
ITF-32-203 16 32 203 7,8 317 / 40,6 475 / 60,9 633 / 81,2 918 / 117,7
ITF-32-254 16 32 254 6,4 325 / 50,8 488 / 76,2 650 / 101,6 948 / 148,1
ITF-32-305 16 32 305 5,3 323 / 61 485 / 91,5 647 / 122 945 / 178,3
ITF-40-51 20 40 51 48,1 491 / 10,2 736 / 15,3 981 / 20,4 1347 / 28
ITF-40-64 20 40 64 39,2 502 / 12,8 753 / 19,2 1004 / 25,6 1419 / 36,2
ITF-40-76 20 40 76 33,3 506 / 15,2 759 / 22,8 1012 / 30,4 1455 / 43,7
ITF-40-89 20 40 89 28,4 506 / 17,8 758 / 26,7 1011 / 35,6 1468 / 51,7
ITF-40-102 20 40 102 24,5 500 / 20,4 750 / 30,6 1000 / 40,8 1465 / 59,8
ITF-40-115 20 40 115 22,1 508 / 23 762 / 34,5 1017 / 46 1501 / 67,9
ITF-40-127 20 40 127 19,6 498 / 25,4 747 / 38,1 996 / 50,8 1474 / 75,2
ITF-40-139 20 40 139 17,7 492 / 27,8 738 / 41,7 984 / 55,6 1458 / 82,4
ITF-40-152 20 40 152 16,2 492 / 30,4 739 / 45,6 985 / 60,8 1468 / 90,6
ITF-40-178 20 40 178 13,7 488 / 35,6 732 / 53,4 975 / 71,2 1459 / 106,5
ITF-40-203 20 40 203 12,3 499 / 40,6 749 / 60,9 999 / 81,2 1503 / 122,2
ITF-40-254 20 40 254 9,8 498 / 50,8 747 / 76,2 996 / 101,6 1505 / 153,6
ITF-40-305 20 40 305 8,3 506 / 61 759 / 91,5 1013 / 122 1539 / 185,4
ITF-50-64 25 50 64 86,3 1105 / 12,8 1657 / 19,2 2209 / 25,6 3029 / 35,1
ITF-50-76 25 50 76 70,6 1073 / 15,2 1610 / 22,8 2146 / 30,4 2979 / 42,2
ITF-50-89 25 50 89 59,8 1064 / 17,8 1597 / 26,7 2129 / 35,6 3008 / 50,3
ITF-50-102 25 50 102 52 1061 / 20,4 1591 / 30,6 2122 / 40,8 3037 / 58,4
ITF-50-115 25 50 115 46,1 1060 / 23 1590 / 34,5 2121 / 46 3047 / 66,1
ITF-50-127 25 50 127 42,2 1072 / 25,4 1608 / 38,1 2144 / 50,8 3114 / 73,8
ITF-50-139 25 50 139 38,2 1062 / 27,8 1593 / 41,7 2124 / 55,6 3090 / 80,9
ITF-50-152 25 50 152 34,3 1043 / 30,4 1564 / 45,6 2085 / 60,8 3053 / 89
ITF-50-178 25 50 178 29,4 1047 / 35,6 1570 / 53,4 2093 / 71,2 3096 / 105,3
ITF-50-203 25 50 203 25,5 1035 / 40,6 1553 / 60,9 2071 / 81,2 3075 / 120,6
ITF-50-254 25 50 254 20,6 1046 / 50,8 1570 / 76,2 2093 / 101,6 3135 / 152,2
ITF-50-305 25 50 305 17,2 1049 / 61 1574 / 91,5 2098 / 122 3160 / 183,7
ITL-10-25 5 10 25 10 50 / 5 75 / 7,5 100 / 10 135 / 13,5
ITL-10-32 5 10 32 8,5 54 / 6,4 82 / 9,6 109 / 12,8 149 / 17,5
ITL-10-38 5 10 38 6,8 52 / 7,6 78 / 11,4 103 / 15,2 141 / 20,8
ITL-10-44 5 10 44 6 53 / 8,8 79 / 13,2 106 / 17,6 143 / 23,9
ITL-10-51 5 10 51 5 51 / 10,2 77 / 15,3 102 / 20,4 145 / 28,9
ITL-10-64 5 10 64 4,3 55 / 12,8 83 / 19,2 110 / 25,6 155 / 36,1
ITL-10-76 5 10 76 3,2 49 / 15,2 73 / 22,8 97 / 30,4 138 / 43,2
ITL-10-305 5 10 305 1,1 67 / 61 101 / 91,5 134 / 122 197 / 178,7
ITL-13-25 6,3 12.5 25 17,9 90 / 5 134 / 7,5 179 / 10 236 / 13,2
ITL-13-32 6,3 12.5 32 16,4 105 / 6,4 157 / 9,6 210 / 12,8 295 / 18
ITL-13-38 6,3 12.5 38 13,6 103 / 7,6 155 / 11,4 207 / 15,2 286 / 21
ITL-13-44 6,3 12.5 44 12,1 106 / 8,8 160 / 13,2 213 / 17,6 290 / 24
ITL-13-51 6,3 12.5 51 11,4 116 / 10,2 174 / 15,3 233 / 20,4 327 / 28,7
ITL-13-64 6,3 12.5 64 9,3 119 / 12,8 179 / 19,2 238 / 25,6 333 / 35,8
ITL-13-76 6,3 12.5 76 7,1 108 / 15,2 162 / 22,8 216 / 30,4 303 / 42,7
ITL-13-89 6,3 12.5 89 5,4 96 / 17,8 144 / 26,7 192 / 35,6 272 / 50,4
ITL-13-102 6,3 12.5 102 4,1 84 / 20,4 125 / 30,6 167 / 40,8 239 / 58,4
ITL-13-305 6,3 12.5 305 1,4 85 / 61 128 / 91,5 171 / 122 241 / 172
ITL-16-25 8 16 25 23,4 117 / 5 176 / 7,5 234 / 10 295 / 12,6
ITL-16-32 8 16 32 22,9 147 / 6,4 220 / 9,6 293 / 12,8 376 / 16,4
ITL-16-38 8 16 38 19,3 147 / 7,6 220 / 11,4 293 / 15,2 380 / 19,7
ITL-16-44 8 16 44 17,1 150 / 8,8 226 / 13,2 301 / 17,6 385 / 22,5
ITL-16-51 8 16 51 15,7 160 / 10,2 240 / 15,3 320 / 20,4 413 / 26,3
ITL-16-64 8 16 64 10,7 137 / 12,8 205 / 19,2 274 / 25,6 356 / 33,3
ITL-16-76 8 16 76 10 152 / 15,2 228 / 22,8 304 / 30,4 402 / 40,2
ITL-16-89 8 16 89 8,6 153 / 17,8 230 / 26,7 306 / 35,6 409 / 47,6
ITL-16-102 8 16 102 7,8 159 / 20,4 239 / 30,6 318 / 40,8 432 / 55,4
ITL-16-115 8 16 115 6,6 152 / 23 228 / 34,5 304 / 46 401 / 60,8
ITL-16-305 8 16 305 2,5 153 / 61 229 / 91,5 305 / 122 413 / 165,3
ITL-20-25 10 20 25 55,8 279 / 5 419 / 7,5 558 / 10 675 / 12,1
ITL-20-32 10 20 32 45 288 / 6,4 432 / 9,6 576 / 12,8 689 / 15,3
ITL-20-38 10 20 38 33,3 253 / 7,6 380 / 11,4 506 / 15,2 629 / 18,9
ITL-20-44 10 20 44 30 264 / 8,8 396 / 13,2 528 / 17,6 645 / 21,5
ITL-20-51 10 20 51 24,5 250 / 10,2 375 / 15,3 500 / 20,4 613 / 25
ITL-20-64 10 20 64 20 256 / 12,8 384 / 19,2 512 / 25,6 622 / 31,1
ITL-20-76 10 20 76 16 243 / 15,2 365 / 22,8 486 / 30,4 597 / 37,3
ITL-20-89 10 20 89 14 249 / 17,8 374 / 26,7 498 / 35,6 623 / 44,5
ITL-20-102 10 20 102 12 245 / 20,4 367 / 30,6 490 / 40,8 613 / 51,1
ITL-20-115 10 20 115 10,9 251 / 23 376 / 34,5 501 / 46 634 / 58,2
ITL-20-127 10 20 127 9,5 241 / 25,4 362 / 38,1 483 / 50,8 617 / 64,9
ITL-20-139 10 20 139 8,4 234 / 27,8 350 / 41,7 467 / 55,6 601 / 71,5
ITL-20-152 10 20 152 7,5 228 / 30,4 342 / 45,6 456 / 60,8 591 / 78,8
ITL-20-305 10 20 305 4 244 / 61 366 / 91,5 488 / 122 630 / 157,4
ITL-25-25 12,5 25 25 100 500 / 5 750 / 7,5 1000 / 10 1190 / 11,9
ITL-25-32 12,5 25 32 80,3 514 / 6,4 771 / 9,6 1028 / 12,8 1285 / 16
ITL-25-38 12,5 25 38 62 471 / 7,6 707 / 11,4 942 / 15,2 1135 / 18,3
ITL-25-44 12,5 25 44 52,9 466 / 8,8 698 / 13,2 931 / 17,6 1132 / 21,4
ITL-25-51 12,5 25 51 44 449 / 10,2 673 / 15,3 898 / 20,4 1096 / 24,9
ITL-25-64 12,5 25 64 35,2 451 / 12,8 676 / 19,2 901 / 25,6 1105 / 31,4
ITL-25-76 12,5 25 76 28 426 / 15,2 638 / 22,8 851 / 30,4 1050 / 37,5
ITL-25-89 12,5 25 89 24 427 / 17,8 641 / 26,7 854 / 35,6 1044 / 43,5
ITL-25-102 12,5 25 102 21,1 430 / 20,4 646 / 30,6 861 / 40,8 1078 / 51,1
ITL-25-115 12,5 25 115 18,7 430 / 23 645 / 34,5 860 / 46 1086 / 58,1
ITL-25-127 12,5 25 127 16,7 424 / 25,4 636 / 38,1 848 / 50,8 1070 / 64,1
ITL-25-139 12,5 25 139 15,3 425 / 27,8 638 / 41,7 851 / 55,6 1077 / 70,4
ITL-25-152 12,5 25 152 14 426 / 30,4 638 / 45,6 851 / 60,8 1079 / 77,1
ITL-25-178 12,5 25 178 12,5 445 / 35,6 668 / 53,4 890 / 71,2 1164 / 93,1
ITL-25-203 12,5 25 203 10,4 422 / 40,6 633 / 60,9 844 / 81,2 1068 / 102,7
ITL-25-305 12,5 25 305 7 427 / 61 641 / 91,5 854 / 122 1091 / 155,9
ITL-32-38 16 32 38 94 714 / 7,6 1072 / 11,4 1429 / 15,2 1720 / 18,3
ITL-32-44 16 32 44 79,5 700 / 8,8 1049 / 13,2 1399 / 17,6 1709 / 21,5
ITL-32-51 16 32 51 67 683 / 10,2 1025 / 15,3 1367 / 20,4 1709 / 25,5
ITL-32-64 16 32 64 53 678 / 12,8 1018 / 19,2 1357 / 25,6 1691 / 31,9
ITL-32-76 16 32 76 44 669 / 15,2 1003 / 22,8 1338 / 30,4 1698 / 38,6
ITL-32-89 16 32 89 37,2 662 / 17,8 993 / 26,7 1324 / 35,6 1730 / 46,5
ITL-32-102 16 32 102 32 653 / 20,4 979 / 30,6 1306 / 40,8 1702 / 53,2
ITL-32-115 16 32 115 29 667 / 23 1001 / 34,5 1334 / 46 1740 / 60
ITL-32-127 16 32 127 25 635 / 25,4 953 / 38,1 1270 / 50,8 1668 / 66,7
ITL-32-139 16 32 139 23 639 / 27,8 959 / 41,7 1279 / 55,6 1651 / 71,8
ITL-32-152 16 32 152 21,5 654 / 30,4 980 / 45,6 1307 / 60,8 1688 / 78,5
ITL-32-178 16 32 178 18,2 648 / 35,6 972 / 53,4 1296 / 71,2 1718 / 94,4
ITL-32-203 16 32 203 15,8 641 / 40,6 962 / 60,9 1283 / 81,2 1692 / 107,1
ITL-32-254 16 32 254 12,5 635 / 50,8 953 / 76,2 1270 / 101,6 1706 / 136,5
ITL-32-305 16 32 305 10,3 628 / 61 942 / 91,5 1257 / 122 1676 / 162,7
ITL-40-51 20 40 51 92 938 / 10,2 1408 / 15,3 1877 / 20,4 2346 / 25,5
ITL-40-64 20 40 64 73 934 / 12,8 1402 / 19,2 1869 / 25,6 2292 / 31,4
ITL-40-76 20 40 76 63 958 / 15,2 1436 / 22,8 1915 / 30,4 2381 / 37,8
ITL-40-89 20 40 89 51 908 / 17,8 1362 / 26,7 1816 / 35,6 2259 / 44,3
ITL-40-102 20 40 102 43 877 / 20,4 1316 / 30,6 1754 / 40,8 2180 / 50,7
ITL-40-115 20 40 115 39,6 911 / 23 1366 / 34,5 1822 / 46 2301 / 58,1
ITL-40-127 20 40 127 37 940 / 25,4 1410 / 38,1 1880 / 50,8 2390 / 64,6
ITL-40-139 20 40 139 32 890 / 27,8 1334 / 41,7 1779 / 55,6 2243 / 70,1
ITL-40-152 20 40 152 28 851 / 30,4 1277 / 45,6 1702 / 60,8 2145 / 76,6
ITL-40-178 20 40 178 25,2 897 / 35,6 1346 / 53,4 1794 / 71,2 2278 / 90,4
ITL-40-203 20 40 203 22,7 922 / 40,6 1382 / 60,9 1843 / 81,2 2324 / 102,4
ITL-40-254 20 40 254 17 864 / 50,8 1295 / 76,2 1727 / 101,6 2190 / 128,8
ITL-40-305 20 40 305 14,8 903 / 61 1354 / 91,5 1806 / 122 2310 / 156,1
ITL-50-64 25 50 64 156 1997 / 12,8 2995 / 19,2 3994 / 25,6 4836 / 31
ITL-50-76 25 50 76 125 1900 / 15,2 2850 / 22,8 3800 / 30,4 4650 / 37,2
ITL-50-89 25 50 89 109 1940 / 17,8 2910 / 26,7 3880 / 35,6 4752 / 43,6
ITL-50-102 25 50 102 94 1918 / 20,4 2876 / 30,6 3835 / 40,8 4728 / 50,3
ITL-50-115 25 50 115 81 1863 / 23 2795 / 34,5 3726 / 46 4706 / 58,1
ITL-50-127 25 50 127 71 1803 / 25,4 2705 / 38,1 3607 / 50,8 4523 / 63,7
ITL-50-139 25 50 139 66,5 1849 / 27,8 2773 / 41,7 3697 / 55,6 4622 / 69,5
ITL-50-152 25 50 152 60 1824 / 30,4 2736 / 45,6 3648 / 60,8 4590 / 76,5
ITL-50-178 25 50 178 52 1851 / 35,6 2777 / 53,4 3702 / 71,2 4779 / 91,9
ITL-50-203 25 50 203 44 1786 / 40,6 2680 / 60,9 3573 / 81,2 4607 / 104,7
ITL-50-254 25 50 254 35 1778 / 50,8 2667 / 76,2 3556 / 101,6 4571 / 130,6
ITL-50-305 25 50 305 28,5 1739 / 61 2608 / 91,5 3477 / 122 4415 / 154,9
ITL-63-76 38 63 76 189 2873 / 15,2 4309 / 22,8 5746 / 30,4 6899 / 36,5
ITL-63-89 38 63 89 158 2812 / 17,8 4219 / 26,7 5625 / 35,6 6857 / 43,4
ITL-63-102 38 63 102 131 2672 / 20,4 4009 / 30,6 5345 / 40,8 6511 / 49,7
ITL-63-115 38 63 115 116 2668 / 23 4002 / 34,5 5336 / 46 6450 / 55,6
ITL-63-127 38 63 127 103 2616 / 25,4 3924 / 38,1 5232 / 50,8 6458 / 62,7
ITL-63-152 38 63 152 84,3 2563 / 30,4 3844 / 45,6 5125 / 60,8 6500 / 77,1
ITL-63-178 38 63 178 71,5 2545 / 35,6 3818 / 53,4 5091 / 71,2 6592 / 92,2
ITL-63-203 38 63 203 61,7 2505 / 40,6 3758 / 60,9 5010 / 81,2 6386 / 103,5
ITL-63-254 38 63 254 47 2388 / 50,8 3581 / 76,2 4775 / 101,6 6129 / 130,4
ITL-63-305 38 63 305 38,2 2330 / 61 3495 / 91,5 4660 / 122 6013 / 157,4
ITM-10-25 5 10 25 16 80 / 5 120 / 7,5 160 / 10 163 / 10,2
ITM-10-32 5 10 32 13 83 / 6,4 125 / 9,6 166 / 12,8 185 / 14,2
ITM-10-38 5 10 38 11,9 90 / 7,6 136 / 11,4 181 / 15,2 200 / 16,8
ITM-10-44 5 10 44 10,3 91 / 8,8 136 / 13,2 181 / 17,6 200 / 19,4
ITM-10-51 5 10 51 8,9 91 / 10,2 136 / 15,3 182 / 20,4 208 / 23,4
ITM-10-64 5 10 64 7,5 96 / 12,8 144 / 19,2 192 / 25,6 212 / 28,2
ITM-10-76 5 10 76 5,3 81 / 15,2 121 / 22,8 161 / 30,4 181 / 34,2
ITM-10-305 5 10 305 1,6 98 / 61 146 / 91,5 195 / 122 214 / 133,8
ITM-13-25 6,3 12.5 25 30 150 / 5 225 / 7,5 300 / 10 357 / 11,9
ITM-13-32 6,3 12.5 32 24,8 159 / 6,4 238 / 9,6 317 / 12,8 402 / 16,2
ITM-13-38 6,3 12.5 38 21,4 163 / 7,6 244 / 11,4 325 / 15,2 400 / 18,7
ITM-13-44 6,3 12.5 44 18,5 163 / 8,8 244 / 13,2 326 / 17,6 394 / 21,3
ITM-13-51 6,3 12.5 51 15,5 158 / 10,2 237 / 15,3 316 / 20,4 397 / 25,6
ITM-13-64 6,3 12.5 64 12,1 155 / 12,8 232 / 19,2 310 / 25,6 392 / 32,4
ITM-13-76 6,3 12.5 76 10,2 155 / 15,2 233 / 22,8 310 / 30,4 398 / 39
ITM-13-89 6,3 12.5 89 8,4 150 / 17,8 224 / 26,7 299 / 35,6 386 / 45,9
ITM-13-102 6,3 12.5 102 6,3 129 / 20,4 193 / 30,6 257 / 40,8 329 / 52,3
ITM-13-305 6,3 12.5 305 2,1 128 / 61 192 / 91,5 256 / 122 320 / 152,5
ITM-16-25 8 16 25 49,4 247 / 5 371 / 7,5 494 / 10 519 / 10,5
ITM-16-32 8 16 32 37,1 237 / 6,4 356 / 9,6 475 / 12,8 490 / 13,2
ITM-16-38 8 16 38 33,9 258 / 7,6 386 / 11,4 515 / 15,2 583 / 17,2
ITM-16-44 8 16 44 30 264 / 8,8 396 / 13,2 528 / 17,6 582 / 19,4
ITM-16-51 8 16 51 26,4 269 / 10,2 404 / 15,3 539 / 20,4 639 / 24,2
ITM-16-64 8 16 64 20,5 262 / 12,8 394 / 19,2 525 / 25,6 599 / 29,2
ITM-16-76 8 16 76 17,8 271 / 15,2 406 / 22,8 541 / 30,4 646 / 36,3
ITM-16-89 8 16 89 15,2 271 / 17,8 406 / 26,7 541 / 35,6 634 / 41,7
ITM-16-102 8 16 102 13,5 275 / 20,4 413 / 30,6 551 / 40,8 660 / 48,9
ITM-16-115 8 16 115 11,8 271 / 23 407 / 34,5 543 / 46 627 / 53,1
ITM-16-305 8 16 305 4,8 293 / 61 439 / 91,5 586 / 122 680 / 141,6
ITM-20-25 10 20 25 98 490 / 5 735 / 7,5 980 / 10 1029 / 10,5
ITM-20-32 10 20 32 72,6 465 / 6,4 697 / 9,6 929 / 12,8 1009 / 13,9
ITM-20-38 10 20 38 56 426 / 7,6 638 / 11,4 851 / 15,2 930 / 16,6
ITM-20-44 10 20 44 47,5 418 / 8,8 627 / 13,2 836 / 17,6 893 / 18,8
ITM-20-51 10 20 51 41,7 425 / 10,2 638 / 15,3 851 / 20,4 963 / 23,1
ITM-20-64 10 20 64 32,3 413 / 12,8 620 / 19,2 827 / 25,6 888 / 27,5
ITM-20-76 10 20 76 25,1 382 / 15,2 572 / 22,8 763 / 30,4 848 / 33,8
ITM-20-89 10 20 89 22 392 / 17,8 587 / 26,7 783 / 35,6 873 / 39,7
ITM-20-102 10 20 102 19,8 404 / 20,4 606 / 30,6 808 / 40,8 937 / 47,3
ITM-20-115 10 20 115 18,1 416 / 23 624 / 34,5 833 / 46 950 / 52,5
ITM-20-127 10 20 127 16,6 422 / 25,4 632 / 38,1 843 / 50,8 945 / 56,9
ITM-20-139 10 20 139 15,1 420 / 27,8 630 / 41,7 840 / 55,6 938 / 62,1
ITM-20-152 10 20 152 13,2 401 / 30,4 602 / 45,6 803 / 60,8 892 / 67,6
ITM-20-305 10 20 305 6,1 372 / 61 558 / 91,5 744 / 122 875 / 143,4
ITM-25-25 12,5 25 25 147 735 / 5 1103 / 7,5 1470 / 10 1499 / 10,2
ITM-25-32 12,5 25 32 118 755 / 6,4 1133 / 9,6 1510 / 12,8 1617 / 13,7
ITM-25-38 12,5 25 38 93 707 / 7,6 1060 / 11,4 1414 / 15,2 1460 / 15,7
ITM-25-44 12,5 25 44 80,8 711 / 8,8 1067 / 13,2 1422 / 17,6 1471 / 18,2
ITM-25-51 12,5 25 51 68,6 700 / 10,2 1050 / 15,3 1399 / 20,4 1489 / 21,7
ITM-25-64 12,5 25 64 53 678 / 12,8 1018 / 19,2 1357 / 25,6 1378 / 26
ITM-25-76 12,5 25 76 43,2 657 / 15,2 985 / 22,8 1313 / 30,4 1395 / 32,3
ITM-25-89 12,5 25 89 38,2 680 / 17,8 1020 / 26,7 1360 / 35,6 1452 / 38
ITM-25-102 12,5 25 102 33 673 / 20,4 1010 / 30,6 1346 / 40,8 1419 / 43
ITM-25-115 12,5 25 115 28 644 / 23 966 / 34,5 1288 / 46 1361 / 48,6
ITM-25-127 12,5 25 127 25,9 658 / 25,4 987 / 38,1 1316 / 50,8 1391 / 53,7
ITM-25-139 12,5 25 139 23,2 645 / 27,8 967 / 41,7 1290 / 55,6 1378 / 59,4
ITM-25-152 12,5 25 152 20,8 632 / 30,4 948 / 45,6 1265 / 60,8 1327 / 63,8
ITM-25-178 12,5 25 178 17,8 634 / 35,6 951 / 53,4 1267 / 71,2 1363 / 76,6
ITM-25-203 12,5 25 203 15,8 641 / 40,6 962 / 60,9 1283 / 81,2 1397 / 88,4
ITM-25-305 12,5 25 305 10,2 622 / 61 933 / 91,5 1244 / 122 1378 / 135,1
ITM-32-38 16 32 38 185 1406 / 7,6 2109 / 11,4 2812 / 15,2 3016 / 16,3
ITM-32-44 16 32 44 158 1390 / 8,8 2086 / 13,2 2781 / 17,6 2986 / 18,9
ITM-32-51 16 32 51 134 1367 / 10,2 2050 / 15,3 2734 / 20,4 3095 / 23,1
ITM-32-64 16 32 64 99 1267 / 12,8 1901 / 19,2 2534 / 25,6 2822 / 28,5
ITM-32-76 16 32 76 80,5 1224 / 15,2 1835 / 22,8 2447 / 30,4 2753 / 34,2
ITM-32-89 16 32 89 69,1 1230 / 17,8 1845 / 26,7 2460 / 35,6 2792 / 40,4
ITM-32-102 16 32 102 58,8 1200 / 20,4 1799 / 30,6 2399 / 40,8 2822 / 48
ITM-32-115 16 32 115 51,5 1185 / 23 1777 / 34,5 2369 / 46 2796 / 54,3
ITM-32-127 16 32 127 44,8 1138 / 25,4 1707 / 38,1 2276 / 50,8 2652 / 59,2
ITM-32-139 16 32 139 42,3 1176 / 27,8 1764 / 41,7 2352 / 55,6 2762 / 65,3
ITM-32-152 16 32 152 37,8 1149 / 30,4 1724 / 45,6 2298 / 60,8 2759 / 73
ITM-32-178 16 32 178 32,5 1157 / 35,6 1736 / 53,4 2314 / 71,2 2746 / 84,5
ITM-32-203 16 32 203 28,9 1173 / 40,6 1760 / 60,9 2347 / 81,2 2800 / 96,9
ITM-32-254 16 32 254 21,4 1087 / 50,8 1631 / 76,2 2174 / 101,6 2587 / 120,9
ITM-32-305 16 32 305 18,3 1116 / 61 1674 / 91,5 2233 / 122 2688 / 146,9
ITM-40-51 20 40 51 181,6 1852 / 10,2 2778 / 15,3 3705 / 20,4 3886 / 21,4
ITM-40-64 20 40 64 140 1792 / 12,8 2688 / 19,2 3584 / 25,6 3752 / 26,8
ITM-40-76 20 40 76 108 1642 / 15,2 2462 / 22,8 3283 / 30,4 3532 / 32,7
ITM-40-89 20 40 89 90,7 1614 / 17,8 2422 / 26,7 3229 / 35,6 3537 / 39
ITM-40-102 20 40 102 81 1652 / 20,4 2479 / 30,6 3305 / 40,8 3572 / 44,1
ITM-40-115 20 40 115 71,8 1651 / 23 2477 / 34,5 3303 / 46 3633 / 50,6
ITM-40-127 20 40 127 62,7 1593 / 25,4 2389 / 38,1 3185 / 50,8 3505 / 55,9
ITM-40-139 20 40 139 57,5 1599 / 27,8 2398 / 41,7 3197 / 55,6 3554 / 61,8
ITM-40-152 20 40 152 51,6 1569 / 30,4 2353 / 45,6 3137 / 60,8 3483 / 67,5
ITM-40-178 20 40 178 44,1 1570 / 35,6 2355 / 53,4 3140 / 71,2 3405 / 77,2
ITM-40-203 20 40 203 36,7 1490 / 40,6 2235 / 60,9 2980 / 81,2 3369 / 91,8
ITM-40-254 20 40 254 30,1 1529 / 50,8 2294 / 76,2 3058 / 101,6 3392 / 112,7
ITM-40-305 20 40 305 24,6 1501 / 61 2251 / 91,5 3001 / 122 3397 / 138,1
ITM-50-64 25 50 64 209 2675 / 12,8 4013 / 19,2 5350 / 25,6 5894 / 28,2
ITM-50-76 25 50 76 168 2554 / 15,2 3830 / 22,8 5107 / 30,4 5863 / 34,9
ITM-50-89 25 50 89 140 2492 / 17,8 3738 / 26,7 4984 / 35,6 5488 / 39,2
ITM-50-102 25 50 102 119 2428 / 20,4 3641 / 30,6 4855 / 40,8 5629 / 47,3
ITM-50-115 25 50 115 106 2438 / 23 3657 / 34,5 4876 / 46 5576 / 52,6
ITM-50-127 25 50 127 97 2464 / 25,4 3696 / 38,1 4928 / 50,8 5801 / 59,8
ITM-50-139 25 50 139 87 2419 / 27,8 3628 / 41,7 4837 / 55,6 5664 / 65,1
ITM-50-152 25 50 152 80 2432 / 30,4 3648 / 45,6 4864 / 60,8 5664 / 70,8
ITM-50-178 25 50 178 69,5 2474 / 35,6 3711 / 53,4 4948 / 71,2 5852 / 84,2
ITM-50-203 25 50 203 59,8 2428 / 40,6 3642 / 60,9 4856 / 81,2 5771 / 96,5
ITM-50-229 25 50 229 50,9 2331 / 45,8 3497 / 68,7 4662 / 91,6 5523 / 108,5
ITM-50-254 25 50 254 43,9 2230 / 50,8 3345 / 76,2 4460 / 101,6 5347 / 121,8
ITM-50-305 25 50 305 38,6 2355 / 61 3532 / 91,5 4709 / 122 5666 / 146,8
ITM-63-76 38 63 76 312 4742 / 15,2 7114 / 22,8 9485 / 30,4 9578 / 30,7
ITM-63-89 38 63 89 260 4628 / 17,8 6942 / 26,7 9256 / 35,6 9490 / 36,5
ITM-63-102 38 63 102 221 4508 / 20,4 6763 / 30,6 9017 / 40,8 9636 / 43,6
ITM-63-115 38 63 115 187 4301 / 23 6452 / 34,5 8602 / 46 9144 / 48,9
ITM-63-127 38 63 127 168 4267 / 25,4 6401 / 38,1 8534 / 50,8 9106 / 54,2
ITM-63-152 38 63 152 136 4134 / 30,4 6202 / 45,6 8269 / 60,8 8935 / 65,7
ITM-63-178 38 63 178 114 4058 / 35,6 6088 / 53,4 8117 / 71,2 8721 / 76,5
ITM-63-203 38 63 203 100 4060 / 40,6 6090 / 60,9 8120 / 81,2 8800 / 88
ITM-63-229 38 63 229 89,2 4085 / 45,8 6128 / 68,7 8171 / 91,6 9268 / 103,9
ITM-63-254 38 63 254 78,4 3983 / 50,8 5974 / 76,2 7965 / 101,6 8812 / 112,4
ITM-63-305 38 63 305 64,7 3947 / 61 5920 / 91,5 7893 / 122 8657 / 133,8
ITH-10-25 5 10 25 22,1 111 / 5 166 / 7,5 - / - 203 / 9,2
ITH-10-32 5 10 32 17,5 112 / 6,4 168 / 9,6 - / - 212 / 12,1
ITH-10-38 5 10 38 17,1 130 / 7,6 195 / 11,4 - / - 226 / 13,2
ITH-10-44 5 10 44 15 132 / 8,8 198 / 13,2 - / - 227 / 15,1
ITH-10-51 5 10 51 12,8 131 / 10,2 196 / 15,3 - / - 250 / 19,5
ITH-10-64 5 10 64 10,7 137 / 12,8 205 / 19,2 - / - 233 / 21,8
ITH-10-76 5 10 76 7,5 114 / 15,2 171 / 22,8 - / - 209 / 27,9
ITH-10-305 5 10 305 2,1 128 / 61 192 / 91,5 256 / 122 267 / 127,2
ITH-13-25 6,3 12.5 25 42,1 211 / 5 316 / 7,5 - / - 413 / 9,8
ITH-13-32 6,3 12.5 32 33,2 212 / 6,4 319 / 9,6 425 / 12,8 452 / 13,6
ITH-13-38 6,3 12.5 38 29,3 223 / 7,6 334 / 11,4 - / - 428 / 14,6
ITH-13-44 6,3 12.5 44 24,6 216 / 8,8 325 / 13,2 433 / 17,6 445 / 18,1
ITH-13-51 6,3 12.5 51 19,6 200 / 10,2 300 / 15,3 400 / 20,4 437 / 22,3
ITH-13-64 6,3 12.5 64 15 192 / 12,8 288 / 19,2 384 / 25,6 410 / 27,3
ITH-13-76 6,3 12.5 76 13,2 201 / 15,2 301 / 22,8 401 / 30,4 437 / 33,1
ITH-13-89 6,3 12.5 89 11,4 203 / 17,8 304 / 26,7 406 / 35,6 443 / 38,9
ITH-13-102 6,3 12.5 102 8,4 171 / 20,4 257 / 30,6 343 / 40,8 368 / 43,8
ITH-13-305 6,3 12.5 305 2,8 171 / 61 256 / 91,5 342 / 122 391 / 139,7
ITH-16-25 8 16 25 75,7 379 / 5 568 / 7,5 - / - 636 / 8,4
ITH-16-32 8 16 32 52,8 338 / 6,4 507 / 9,6 - / - 554 / 10,5
ITH-16-38 8 16 38 48,5 369 / 7,6 553 / 11,4 - / - 660 / 13,6
ITH-16-44 8 16 44 42,8 377 / 8,8 565 / 13,2 - / - 681 / 15,9
ITH-16-51 8 16 51 37,1 378 / 10,2 568 / 15,3 - / - 701 / 18,9
ITH-16-64 8 16 64 30,3 388 / 12,8 582 / 19,2 - / - 754 / 24,9
ITH-16-76 8 16 76 25,7 391 / 15,2 586 / 22,8 - / - 750 / 29,2
ITH-16-89 8 16 89 21,7 386 / 17,8 579 / 26,7 - / - 749 / 34,5
ITH-16-102 8 16 102 19,3 394 / 20,4 591 / 30,6 - / - 755 / 39,1
ITH-16-115 8 16 115 15,7 361 / 23 542 / 34,5 - / - 691 / 44
ITH-16-305 8 16 305 7,1 433 / 61 650 / 91,5 - / - 736 / 103,6
ITH-20-25 10 20 25 216 1080 / 5 1620 / 7,5 - / - 1793 / 8,3
ITH-20-32 10 20 32 168 1075 / 6,4 1613 / 9,6 - / - 1831 / 10,9
ITH-20-38 10 20 38 129 980 / 7,6 1471 / 11,4 - / - 1613 / 12,5
ITH-20-44 10 20 44 112 986 / 8,8 1478 / 13,2 - / - 1680 / 15
ITH-20-51 10 20 51 94 959 / 10,2 1438 / 15,3 - / - 1654 / 17,6
ITH-20-64 10 20 64 72,1 923 / 12,8 1384 / 19,2 - / - 1629 / 22,6
ITH-20-76 10 20 76 59,7 907 / 15,2 1361 / 22,8 - / - 1642 / 27,5
ITH-20-89 10 20 89 50,5 899 / 17,8 1348 / 26,7 - / - 1601 / 31,7
ITH-20-102 10 20 102 44,2 902 / 20,4 1353 / 30,6 - / - 1658 / 37,5
ITH-20-115 10 20 115 38,4 883 / 23 1325 / 34,5 - / - 1636 / 42,6
ITH-20-127 10 20 127 34,1 866 / 25,4 1299 / 38,1 - / - 1552 / 45,5
ITH-20-139 10 20 139 31 862 / 27,8 1293 / 41,7 - / - 1553 / 50,1
ITH-20-152 10 20 152 28,2 857 / 30,4 1286 / 45,6 - / - 1574 / 55,8
ITH-20-305 10 20 305 15 915 / 61 1373 / 91,5 - / - 1712 / 114,1
ITH-25-25 12,5 25 25 375 1875 / 5 2813 / 7,5 - / - 3188 / 8,5
ITH-25-32 12,5 25 32 297 1901 / 6,4 2851 / 9,6 - / - 3267 / 11
ITH-25-38 12,5 25 38 219 1664 / 7,6 2497 / 11,4 - / - 2759 / 12,6
ITH-25-44 12,5 25 44 187 1646 / 8,8 2468 / 13,2 - / - 2768 / 14,8
ITH-25-51 12,5 25 51 156 1591 / 10,2 2387 / 15,3 - / - 2792 / 17,9
ITH-25-64 12,5 25 64 123 1574 / 12,8 2362 / 19,2 - / - 2841 / 23,1
ITH-25-76 12,5 25 76 99 1505 / 15,2 2257 / 22,8 - / - 2604 / 26,3
ITH-25-89 12,5 25 89 84 1495 / 17,8 2243 / 26,7 - / - 2562 / 30,5
ITH-25-102 12,5 25 102 73 1489 / 20,4 2234 / 30,6 - / - 2723 / 37,3
ITH-25-115 12,5 25 115 65 1495 / 23 2243 / 34,5 - / - 2724 / 41,9
ITH-25-127 12,5 25 127 57,7 1466 / 25,4 2198 / 38,1 - / - 2666 / 46,2
ITH-25-139 12,5 25 139 52,7 1465 / 27,8 2198 / 41,7 - / - 2598 / 49,3
ITH-25-152 12,5 25 152 47,8 1453 / 30,4 2180 / 45,6 - / - 2662 / 55,7
ITH-25-178 12,5 25 178 41 1460 / 35,6 2189 / 53,4 - / - 2669 / 65,1
ITH-25-203 12,5 25 203 35,8 1453 / 40,6 2180 / 60,9 - / - 2667 / 74,5
ITH-25-305 12,5 25 305 22,9 1397 / 61 2095 / 91,5 - / - 2524 / 110,2
ITH-32-38 16 32 38 388 2949 / 7,6 4423 / 11,4 - / - 4850 / 12,5
ITH-32-44 16 32 44 324 2851 / 8,8 4277 / 13,2 - / - 4828 / 14,9
ITH-32-51 16 32 51 272 2774 / 10,2 4162 / 15,3 - / - 4842 / 17,8
ITH-32-64 16 32 64 212 2714 / 12,8 4070 / 19,2 - / - 4749 / 22,4
ITH-32-76 16 32 76 172 2614 / 15,2 3922 / 22,8 - / - 4489 / 26,1
ITH-32-89 16 32 89 141 2510 / 17,8 3765 / 26,7 - / - 4343 / 30,8
ITH-32-102 16 32 102 122 2489 / 20,4 3733 / 30,6 - / - 4490 / 36,8
ITH-32-115 16 32 115 107 2461 / 23 3692 / 34,5 - / - 4430 / 41,4
ITH-32-127 16 32 127 93 2362 / 25,4 3543 / 38,1 - / - 4129 / 44,4
ITH-32-139 16 32 139 86 2391 / 27,8 3586 / 41,7 - / - 4171 / 48,5
ITH-32-152 16 32 152 78 2371 / 30,4 3557 / 45,6 - / - 4274 / 54,8
ITH-32-178 16 32 178 67,2 2392 / 35,6 3588 / 53,4 - / - 4274 / 63,6
ITH-32-203 16 32 203 59,1 2399 / 40,6 3599 / 60,9 - / - 4285 / 72,5
ITH-32-254 16 32 254 46,4 2357 / 50,8 3536 / 76,2 - / - 4306 / 92,8
ITH-32-305 16 32 305 38 2318 / 61 3477 / 91,5 - / - 4248 / 111,8
ITH-40-51 20 40 51 350 3570 / 10,2 5355 / 15,3 - / - 5950 / 17
ITH-40-64 20 40 64 269 3443 / 12,8 5165 / 19,2 - / - 5891 / 21,9
ITH-40-76 20 40 76 219 3329 / 15,2 4993 / 22,8 - / - 5847 / 26,7
ITH-40-89 20 40 89 190 3382 / 17,8 5073 / 26,7 - / - 5947 / 31,3
ITH-40-102 20 40 102 163 3325 / 20,4 4988 / 30,6 - / - 6047 / 37,1
ITH-40-115 20 40 115 142 3266 / 23 4899 / 34,5 - / - 5822 / 41
ITH-40-127 20 40 127 128 3251 / 25,4 4877 / 38,1 - / - 5952 / 46,5
ITH-40-139 20 40 139 115 3197 / 27,8 4796 / 41,7 - / - 6107 / 53,1
ITH-40-152 20 40 152 105 3192 / 30,4 4788 / 45,6 - / - 5891 / 56,1
ITH-40-178 20 40 178 89 3168 / 35,6 4753 / 53,4 - / - 5999 / 67,4
ITH-40-203 20 40 203 77 3126 / 40,6 4689 / 60,9 - / - 5867 / 76,2
ITH-40-254 20 40 254 61 3099 / 50,8 4648 / 76,2 - / - 5868 / 96,2
ITH-40-305 20 40 305 51 3111 / 61 4667 / 91,5 - / - 5855 / 114,8
ITH-50-64 25 50 64 413 5286 / 12,8 7930 / 19,2 - / - 9251 / 22,4
ITH-50-76 25 50 76 339 5153 / 15,2 7729 / 22,8 - / - 8984 / 26,5
ITH-50-89 25 50 89 288 5126 / 17,8 7690 / 26,7 - / - 9072 / 31,5
ITH-50-102 25 50 102 245 4998 / 20,4 7497 / 30,6 - / - 9212 / 37,6
ITH-50-115 25 50 115 215 4945 / 23 7418 / 34,5 - / - 9181 / 42,7
ITH-50-127 25 50 127 192 4877 / 25,4 7315 / 38,1 - / - 9120 / 47,5
ITH-50-139 25 50 139 168 4670 / 27,8 7006 / 41,7 - / - 8702 / 51,8
ITH-50-152 25 50 152 154 4682 / 30,4 7022 / 45,6 - / - 8901 / 57,8
ITH-50-178 25 50 178 134 4770 / 35,6 7156 / 53,4 - / - 9179 / 68,5
ITH-50-203 25 50 203 117 4750 / 40,6 7125 / 60,9 - / - 9079 / 77,6
ITH-50-254 25 50 254 89 4521 / 50,8 6782 / 76,2 - / - 8713 / 97,9
ITH-50-305 25 50 305 73 4453 / 61 6680 / 91,5 - / - 8811 / 120,7
ITH-63-76 38 63 76 618 9394 / 15,2 14090 / 22,8 - / - 15265 / 24,7
ITH-63-89 38 63 89 515 9167 / 17,8 13751 / 26,7 - / - 15450 / 30
ITH-63-102 38 63 102 438 8935 / 20,4 13403 / 30,6 - / - 15374 / 35,1
ITH-63-115 38 63 115 370 8510 / 23 12765 / 34,5 - / - 13875 / 37,5
ITH-63-127 38 63 127 333 8458 / 25,4 12687 / 38,1 - / - 15285 / 45,9
ITH-63-152 38 63 152 269 8178 / 30,4 12266 / 45,6 - / - 15199 / 56,5
ITH-63-178 38 63 178 226 8046 / 35,6 12068 / 53,4 - / - 15097 / 66,8
ITH-63-203 38 63 203 198 8039 / 40,6 12058 / 60,9 - / - 15602 / 78,8
ITH-63-254 38 63 254 155 7874 / 50,8 11811 / 76,2 15748 / 101,6 15764 / 101,7
ITH-63-305 38 63 305 128 7808 / 61 11712 / 91,5 15616 / 122 15667 / 122,4
ITB-10-25 5 10 25 36,8 184 / 5 276 / 7,5 - / - 283 / 7,7
ITB-10-32 5 10 32 27,9 179 / 6,4 268 / 9,6 - / - 296 / 10,6
ITB-10-38 5 10 38 23,7 180 / 7,6 270 / 11,4 - / - 299 / 12,6
ITB-10-44 5 10 44 19,2 169 / 8,8 253 / 13,2 - / - 265 / 13,8
ITB-10-51 5 10 51 16,5 168 / 10,2 252 / 15,3 - / - 267 / 16,2
ITB-10-64 5 10 64 13,2 169 / 12,8 253 / 19,2 - / - 269 / 20,4
ITB-10-76 5 10 76 10,9 166 / 15,2 249 / 22,8 - / - 275 / 25,2
ITB-10-305 5 10 305 2,6 159 / 61 238 / 91,5 - / - 288 / 110,8
ITB-13-25 6,3 12.5 25 58,5 293 / 5 439 / 7,5 - / - 474 / 8,1
ITB-13-32 6,3 12.5 32 43,9 281 / 6,4 421 / 9,6 - / - 435 / 9,9
ITB-13-38 6,3 12.5 38 36 274 / 7,6 410 / 11,4 - / - 464 / 12,9
ITB-13-44 6,3 12.5 44 30,3 267 / 8,8 400 / 13,2 - / - 427 / 14,1
ITB-13-51 6,3 12.5 51 26,2 267 / 10,2 401 / 15,3 - / - 456 / 17,4
ITB-13-64 6,3 12.5 64 21,2 271 / 12,8 407 / 19,2 - / - 445 / 21
ITB-13-76 6,3 12.5 76 17,1 260 / 15,2 390 / 22,8 - / - 451 / 26,4
ITB-13-89 6,3 12.5 89 14,5 258 / 17,8 387 / 26,7 - / - 457 / 31,5
ITB-13-102 6,3 12.5 102 12,7 259 / 20,4 389 / 30,6 - / - 457 / 36
ITB-13-305 6,3 12.5 305 4,3 262 / 61 393 / 91,5 - / - 479 / 111,3
ITB-16-25 8 16 25 118 590 / 5 885 / 7,5 - / - 1003 / 8,5
ITB-16-32 8 16 32 89 570 / 6,4 854 / 9,6 - / - 979 / 11
ITB-16-38 8 16 38 72,1 548 / 7,6 822 / 11,4 - / - 952 / 13,2
ITB-16-44 8 16 44 60,9 536 / 8,8 804 / 13,2 - / - 895 / 14,7
ITB-16-51 8 16 51 52,3 533 / 10,2 800 / 15,3 - / - 926 / 17,7
ITB-16-64 8 16 64 41,2 527 / 12,8 791 / 19,2 - / - 902 / 21,9
ITB-16-76 8 16 76 34,1 518 / 15,2 777 / 22,8 - / - 948 / 27,8
ITB-16-89 8 16 89 29,5 525 / 17,8 788 / 26,7 - / - 920 / 31,2
ITB-16-102 8 16 102 25,6 522 / 20,4 783 / 30,6 - / - 970 / 37,9
ITB-16-115 8 16 115 22,4 515 / 23 773 / 34,5 - / - 997 / 44,5
ITB-16-305 8 16 305 8,4 512 / 61 769 / 91,5 - / - 953 / 113,5
ITB-20-25 10 20 25 293 1465 / 5 - / - - / - 2022 / 6,9
ITB-20-32 10 20 32 224 1434 / 6,4 - / - - / - 2106 / 9,4
ITB-20-38 10 20 38 177 1345 / 7,6 2018 / 11,4 - / - 2124 / 12
ITB-20-44 10 20 44 149 1311 / 8,8 1967 / 13,2 - / - 2012 / 13,5
ITB-20-51 10 20 51 128 1306 / 10,2 1958 / 15,3 - / - 2074 / 16,2
ITB-20-64 10 20 64 99 1267 / 12,8 1901 / 19,2 - / - 2099 / 21,2
ITB-20-76 10 20 76 81,7 1242 / 15,2 1863 / 22,8 - / - 2018 / 24,7
ITB-20-89 10 20 89 69,5 1237 / 17,8 1856 / 26,7 - / - 2002 / 28,8
ITB-20-102 10 20 102 60,6 1236 / 20,4 1854 / 30,6 - / - 2109 / 34,8
ITB-20-115 10 20 115 53 1219 / 23 1829 / 34,5 - / - 2067 / 39
ITB-20-127 10 20 127 47,5 1207 / 25,4 1810 / 38,1 - / - 2043 / 43
ITB-20-139 10 20 139 43 1195 / 27,8 1793 / 41,7 - / - 1948 / 45,3
ITB-20-152 10 20 152 39 1186 / 30,4 1778 / 45,6 - / - 1966 / 50,4
ITB-20-305 10 20 305 21,2 1293 / 61 1940 / 91,5 - / - 2194 / 103,5
ITB-25-25 12,5 25 25 459 2295 / 5 - / - - / - 3351 / 7,3
ITB-25-32 12,5 25 32 374,4 2396 / 6,4 3594 / 9,6 - / - 4006 / 10,7
ITB-25-38 12,5 25 38 346 2630 / 7,6 3944 / 11,4 - / - 4152 / 12
ITB-25-44 12,5 25 44 244 2147 / 8,8 3221 / 13,2 - / - 3514 / 14,4
ITB-25-51 12,5 25 51 207,5 2117 / 10,2 3175 / 15,3 - / - 3611 / 17,4
ITB-25-64 12,5 25 64 161 2061 / 12,8 3091 / 19,2 - / - 3445 / 21,4
ITB-25-76 12,5 25 76 130,8 1988 / 15,2 2982 / 22,8 - / - 3519 / 26,9
ITB-25-89 12,5 25 89 110,5 1967 / 17,8 2950 / 26,7 - / - 3414 / 30,9
ITB-25-102 12,5 25 102 96,3 1965 / 20,4 2947 / 30,6 - / - 3534 / 36,7
ITB-25-115 12,5 25 115 85,7 1971 / 23 2957 / 34,5 - / - 3454 / 40,3
ITB-25-127 12,5 25 127 76,3 1938 / 25,4 2907 / 38,1 - / - 3441 / 45,1
ITB-25-139 12,5 25 139 68,9 1915 / 27,8 2873 / 41,7 - / - 3280 / 47,6
ITB-25-152 12,5 25 152 63,5 1930 / 30,4 2896 / 45,6 - / - 3397 / 53,5
ITB-25-178 12,5 25 178 53,9 1919 / 35,6 2878 / 53,4 - / - 3444 / 63,9
ITB-25-203 12,5 25 203 47 1908 / 40,6 2862 / 60,9 - / - 3299 / 70,2
ITB-25-305 12,5 25 305 30,9 1885 / 61 2827 / 91,5 - / - 3402 / 110,1
ITB-32-38 16 32 38 528,2 4014 / 7,6 6021 / 11,4 - / - 6021 / 11,4
ITB-32-44 16 32 44 424,4 3735 / 8,8 5602 / 13,2 - / - 5814 / 13,7
ITB-32-51 16 32 51 353 3601 / 10,2 5401 / 15,3 - / - 5507 / 15,6
ITB-32-64 16 32 64 269,2 3446 / 12,8 5169 / 19,2 - / - 5384 / 20
ITB-32-76 16 32 76 218,5 3321 / 15,2 4982 / 22,8 - / - 5331 / 24,4
ITB-32-89 16 32 89 180,3 3209 / 17,8 4814 / 26,7 - / - 5355 / 29,7
ITB-32-102 16 32 102 155 3162 / 20,4 4743 / 30,6 - / - 5441 / 35,1
ITB-32-115 16 32 115 140 3220 / 23 4830 / 34,5 - / - 5460 / 39
ITB-32-127 16 32 127 124 3150 / 25,4 4724 / 38,1 - / - 5307 / 42,8
ITB-32-139 16 32 139 112,3 3122 / 27,8 4683 / 41,7 - / - 5458 / 48,6
ITB-32-152 16 32 152 102 3101 / 30,4 4651 / 45,6 - / - 5345 / 52,4
ITB-32-178 16 32 178 88,2 3140 / 35,6 4710 / 53,4 - / - 5371 / 60,9
ITB-32-203 16 32 203 76 3086 / 40,6 4628 / 60,9 - / - 5259 / 69,2
ITB-32-254 16 32 254 60,8 3089 / 50,8 4633 / 76,2 - / - 5356 / 88,1
ITB-32-305 16 32 305 49 2989 / 61 4484 / 91,5 - / - 5106 / 104,2
ITB-40-51 20 40 51 628 6406 / 10,2 - / - - / - 9420 / 15
ITB-40-64 20 40 64 487 6234 / 12,8 9350 / 19,2 - / - 9497 / 19,5
ITB-40-76 20 40 76 379 5761 / 15,2 8641 / 22,8 - / - 8831 / 23,3
ITB-40-89 20 40 89 321 5714 / 17,8 8571 / 26,7 - / - 8571 / 26,7
ITB-40-102 20 40 102 281 5732 / 20,4 8599 / 30,6 - / - 9498 / 33,8
ITB-40-115 20 40 115 245 5635 / 23 8453 / 34,5 - / - 8869 / 36,2
ITB-40-127 20 40 127 221 5613 / 25,4 8420 / 38,1 - / - 8995 / 40,7
ITB-40-139 20 40 139 190 5282 / 27,8 7923 / 41,7 - / - 8455 / 44,5
ITB-40-152 20 40 152 168 5107 / 30,4 7661 / 45,6 - / - 8333 / 49,6
ITB-40-178 20 40 178 146 5198 / 35,6 7796 / 53,4 - / - 8745 / 59,9
ITB-40-203 20 40 203 132 5359 / 40,6 8039 / 60,9 - / - 8857 / 67,1
ITB-40-254 20 40 254 107 5436 / 50,8 8153 / 76,2 - / - 9234 / 86,3
ITB-40-305 20 40 305 87,8 5356 / 61 8034 / 91,5 - / - 9096 / 103,6
ITB-50-64 25 50 64 709 9075 / 12,8 13613 / 19,2 - / - 13684 / 19,3
ITB-50-76 25 50 76 572 8694 / 15,2 13042 / 22,8 - / - 13842 / 24,2
ITB-50-89 25 50 89 475 8455 / 17,8 12683 / 26,7 - / - 13300 / 28
ITB-50-102 25 50 102 405 8262 / 20,4 12393 / 30,6 - / - 13568 / 33,5
ITB-50-115 25 50 115 352 8096 / 23 12144 / 34,5 - / - 13587 / 38,6
ITB-50-127 25 50 127 316 8026 / 25,4 12040 / 38,1 - / - 13082 / 41,4
ITB-50-139 25 50 139 274 7617 / 27,8 11426 / 41,7 - / - 12960 / 47,3
ITB-50-152 25 50 152 239 7266 / 30,4 10898 / 45,6 - / - 11998 / 50,2
ITB-50-178 25 50 178 215 7654 / 35,6 11481 / 53,4 - / - 13137 / 61,1
ITB-50-203 25 50 203 187 7592 / 40,6 11388 / 60,9 - / - 12660 / 67,7
ITB-50-254 25 50 254 153 7772 / 50,8 11659 / 76,2 - / - 13311 / 87
ITB-50-305 25 50 305 127 7747 / 61 11621 / 91,5 - / - 13132 / 103,4
ITB-63-76 38 63 76 952 14470 / 15,2 - / - - / - 14470 / 15,2
ITB-63-89 38 63 89 819 14578 / 17,8 - / - - / - 16380 / 20
ITB-63-102 38 63 102 700 14280 / 20,4 21420 / 30,6 - / - 21490 / 30,7
ITB-63-115 38 63 115 620 14260 / 23 21390 / 34,5 - / - 21638 / 34,9
ITB-63-127 38 63 127 565 14351 / 25,4 - / - - / - 21470 / 38
ITB-63-152 38 63 152 458 13923 / 30,4 20885 / 45,6 - / - 21618 / 47,2
ITB-63-178 38 63 178 384 13670 / 35,6 20506 / 53,4 - / - 21427 / 55,8
ITB-63-203 38 63 203 337 13682 / 40,6 20523 / 60,9 - / - 21838 / 64,8
ITB-63-254 38 63 254 263 13360 / 50,8 20041 / 76,2 - / - 22802 / 86,7
ITB-63-305 38 63 305 218 13298 / 61 19947 / 91,5 - / - 23043 / 105,7
RTF-10-25 5 10 25 4,4 22 / 5 33 / 7,5 44 / 10 58 / 13,2
RTF-10-32 5 10 32 3,4 22 / 6,4 33 / 9,6 44 / 12,8 56 / 16,5
RTF-10-38 5 10 38 2,8 21 / 7,6 32 / 11,4 43 / 15,2 55 / 19,8
RTF-10-44 5 10 44 2,4 21 / 8,8 32 / 13,2 42 / 17,6 55 / 23,1
RTF-10-51 5 10 51 2,1 21 / 10,2 32 / 15,3 43 / 20,4 56 / 26,9
RTF-10-64 5 10 64 1,6 20 / 12,8 31 / 19,2 41 / 25,6 53 / 33,3
RTF-10-76 5 10 76 1,3 20 / 15,2 30 / 22,8 40 / 30,4 51 / 39,6
RTF-10-305 5 10 305 0,3 18 / 61 27 / 91,5 37 / 122 47 / 157,2
RTF-13-25 6,3 12.5 25 8,5 43 / 5 64 / 7,5 85 / 10 115 / 13,5
RTF-13-32 6,3 12.5 32 6,5 42 / 6,4 62 / 9,6 83 / 12,8 109 / 16,8
RTF-13-38 6,3 12.5 38 5,3 40 / 7,6 60 / 11,4 81 / 15,2 108 / 20,3
RTF-13-44 6,3 12.5 44 4,4 39 / 8,8 58 / 13,2 77 / 17,6 105 / 23,9
RTF-13-51 6,3 12.5 51 3,8 39 / 10,2 58 / 15,3 78 / 20,4 102 / 26,9
RTF-13-64 6,3 12.5 64 2,9 37 / 12,8 56 / 19,2 74 / 25,6 97 / 33,3
RTF-13-76 6,3 12.5 76 2,5 38 / 15,2 57 / 22,8 76 / 30,4 103 / 41,1
RTF-13-89 6,3 12.5 89 2,1 37 / 17,8 56 / 26,7 75 / 35,6 101 / 48,3
RTF-13-305 6,3 12.5 305 0,6 37 / 61 55 / 91,5 73 / 122 98 / 162,8
RTF-16-25 8 16 25 17,9 90 / 5 134 / 7,5 179 / 10 263 / 14,7
RTF-16-32 8 16 32 13,5 86 / 6,4 130 / 9,6 173 / 12,8 250 / 18,5
RTF-16-38 8 16 38 10,5 80 / 7,6 120 / 11,4 160 / 15,2 235 / 22,4
RTF-16-44 8 16 44 8,8 77 / 8,8 116 / 13,2 155 / 17,6 228 / 25,9
RTF-16-51 8 16 51 7,6 78 / 10,2 116 / 15,3 155 / 20,4 228 / 30
RTF-16-64 8 16 64 5,9 76 / 12,8 113 / 19,2 151 / 25,6 223 / 37,8
RTF-16-76 8 16 76 4,8 73 / 15,2 109 / 22,8 146 / 30,4 217 / 45,2
RTF-16-89 8 16 89 4 71 / 17,8 107 / 26,7 142 / 35,6 211 / 52,8
RTF-16-102 8 16 102 3,5 71 / 20,4 107 / 30,6 143 / 40,8 212 / 60,7
RTF-16-305 8 16 305 1,1 67 / 61 101 / 91,5 134 / 122 202 / 183,9
RTM-10-25 5 10 25 12,3 62 / 5 92 / 7,5 123 / 10 128 / 10,4
RTM-10-32 5 10 32 9,5 61 / 6,4 91 / 9,6 122 / 12,8 125 / 13,2
RTM-10-38 5 10 38 7,8 59 / 7,6 89 / 11,4 119 / 15,2 125 / 16
RTM-10-44 5 10 44 6,5 57 / 8,8 86 / 13,2 114 / 17,6 120 / 18,5
RTM-10-51 5 10 51 5,6 57 / 10,2 86 / 15,3 114 / 20,4 118 / 21,1
RTM-10-64 5 10 64 4,5 58 / 12,8 86 / 19,2 115 / 25,6 119 / 26,4
RTM-10-76 5 10 76 3,7 56 / 15,2 84 / 22,8 112 / 30,4 118 / 31,8
RTM-10-305 5 10 305 0,9 55 / 61 82 / 91,5 110 / 122 116 / 128,5
RTM-13-25 6,3 12.5 25 21,7 109 / 5 163 / 7,5 217 / 10 243 / 11,2
RTM-13-32 6,3 12.5 32 16,8 108 / 6,4 161 / 9,6 215 / 12,8 235 / 14
RTM-13-38 6,3 12.5 38 13,8 105 / 7,6 157 / 11,4 210 / 15,2 239 / 17,3
RTM-13-44 6,3 12.5 44 11,6 102 / 8,8 153 / 13,2 204 / 17,6 230 / 19,8
RTM-13-51 6,3 12.5 51 10 102 / 10,2 153 / 15,3 204 / 20,4 229 / 22,9
RTM-13-64 6,3 12.5 64 7,8 100 / 12,8 150 / 19,2 200 / 25,6 222 / 28,4
RTM-13-76 6,3 12.5 76 6,4 97 / 15,2 146 / 22,8 195 / 30,4 220 / 34,3
RTM-13-89 6,3 12.5 89 5,6 100 / 17,8 150 / 26,7 199 / 35,6 232 / 41,4
RTM-13-305 6,3 12.5 305 1,5 92 / 61 137 / 91,5 183 / 122 209 / 139,4
RTM-16-25 8 16 25 31,9 160 / 5 239 / 7,5 319 / 10 348 / 10,9
RTM-16-32 8 16 32 24 154 / 6,4 230 / 9,6 307 / 12,8 329 / 13,7
RTM-16-38 8 16 38 19,4 147 / 7,6 221 / 11,4 295 / 15,2 320 / 16,5
RTM-16-44 8 16 44 16,1 142 / 8,8 213 / 13,2 283 / 17,6 311 / 19,3
RTM-16-51 8 16 51 13,8 141 / 10,2 211 / 15,3 282 / 20,4 305 / 22,1
RTM-16-64 8 16 64 10,7 137 / 12,8 205 / 19,2 274 / 25,6 293 / 27,4
RTM-16-76 8 16 76 8,8 134 / 15,2 201 / 22,8 268 / 30,4 290 / 33
RTM-16-89 8 16 89 7,5 134 / 17,8 200 / 26,7 267 / 35,6 290 / 38,6
RTM-16-102 8 16 102 6,5 133 / 20,4 199 / 30,6 265 / 40,8 289 / 44,5
RTM-16-305 8 16 305 2,1 128 / 61 192 / 91,5 256 / 122 281 / 133,6
RTH-10-25 5 10 25 20,7 104 / 5 155 / 7,5 - / - 178 / 8,6
RTH-10-32 5 10 32 16,1 103 / 6,4 155 / 9,6 - / - 175 / 10,9
RTH-10-38 5 10 38 13 99 / 7,6 148 / 11,4 - / - 172 / 13,2
RTH-10-44 5 10 44 10,9 96 / 8,8 144 / 13,2 - / - 160 / 14,7
RTH-10-51 5 10 51 9,6 98 / 10,2 147 / 15,3 - / - 171 / 17,8
RTH-10-64 5 10 64 7,7 99 / 12,8 148 / 19,2 - / - 176 / 22,9
RTH-10-76 5 10 76 6,3 96 / 15,2 144 / 22,8 - / - 169 / 26,9
RTH-10-305 5 10 305 1,5 92 / 61 137 / 91,5 - / - 165 / 109,7
RTH-13-25 6,3 12.5 25 37,5 188 / 5 281 / 7,5 - / - 334 / 8,9
RTH-13-32 6,3 12.5 32 28,9 185 / 6,4 277 / 9,6 - / - 324 / 11,2
RTH-13-38 6,3 12.5 38 23,5 179 / 7,6 268 / 11,4 - / - 322 / 13,7
RTH-13-44 6,3 12.5 44 19,6 172 / 8,8 259 / 13,2 - / - 308 / 15,7
RTH-13-51 6,3 12.5 51 17,3 176 / 10,2 265 / 15,3 - / - 325 / 18,8
RTH-13-64 6,3 12.5 64 13,5 173 / 12,8 259 / 19,2 - / - 319 / 23,6
RTH-13-76 6,3 12.5 76 11,2 170 / 15,2 255 / 22,8 - / - 318 / 28,4
RTH-13-89 6,3 12.5 89 9,5 169 / 17,8 254 / 26,7 - / - 314 / 33
RTH-13-305 6,3 12.5 305 2,7 165 / 61 247 / 91,5 - / - 308 / 114
RTH-16-25 8 16 25 81,6 408 / 5 612 / 7,5 - / - 743 / 9,1
RTH-16-32 8 16 32 61,3 392 / 6,4 588 / 9,6 - / - 699 / 11,4
RTH-16-38 8 16 38 49,9 379 / 7,6 569 / 11,4 - / - 709 / 14,2
RTH-16-44 8 16 44 40,8 359 / 8,8 539 / 13,2 - / - 665 / 16,3
RTH-16-51 8 16 51 35,6 363 / 10,2 545 / 15,3 - / - 669 / 18,8
RTH-16-64 8 16 64 27,8 356 / 12,8 534 / 19,2 - / - 664 / 23,9
RTH-16-76 8 16 76 22,8 347 / 15,2 520 / 22,8 - / - 661 / 29
RTH-16-89 8 16 89 19,6 349 / 17,8 523 / 26,7 - / - 672 / 34,3
RTH-16-102 8 16 102 17 347 / 20,4 520 / 30,6 - / - 670 / 39,4
RTH-16-305 8 16 305 5,4 329 / 61 494 / 91,5 - / - 642 / 118,9
Article name Inner diameter d Outer diameter D Unloaded length L0 Spring rate R (N/mm) F1 (N) / l1 for 20% of L0 F1 (N) / l1 20% L0 F1 (N) / l1 for 40% of L0 Fb (N) / lb CAD-Download Inquiry
Properties: "Coil spring acc. to ISO 10243"
Base Material: Federstahl
Coil spring acc. to JIS – round Coil spring acc. to JIS – round
For price information, please .
SOB SOB
For price information, please .
NH NH
For price information, please .
 Custom-made products Custom-made products
For price information, please .
VALCAM® 46 VALCAM® 46
For price information, please .
SOBU SOBU
For price information, please .
STSC STSC
For price information, please .
SCH-25P SCH-25P
For price information, please .
C-Bush C-Bush
For price information, please .
CGB-BS CGB-BS
For price information, please .
PSY PSY
For price information, please .
RLF RLF
For price information, please .
KPH-M KPH-M
For price information, please .
LG-011, guide rail LG-011, guide rail
For price information, please .
LG-008, guide rail LG-008, guide rail
For price information, please .
VSOL VSOL
For price information, please .
BAH BAH
For price information, please .
PSU PSU
For price information, please .
SOBW SOBW
For price information, please .
SOST SOST
For price information, please .
SESB SESB
For price information, please .
LG-008, slide block LG-008, slide block
For price information, please .
SCH-25S SCH-25S
For price information, please .
F-Bush F-Bush
For price information, please .
AH AH
For price information, please .
CGB-GS CGB-GS
For price information, please .
KOCU-M KOCU-M
For price information, please .
VTK-S VTK-S
For price information, please .
SINTB SINTB
For price information, please .
SOBF SOBF
For price information, please .
EMS EMS
For price information, please .
Bolt holder set for KOCU-K Bolt holder set for KOCU-K
For price information, please .
CGB-SS CGB-SS
For price information, please .
VDIB VDIB
For price information, please .
KOCU-K KOCU-K
For price information, please .
SOLP SOLP
For price information, please .
Guide post 04 Guide post 04
For price information, please .
Guide post 03 Guide post 03
For price information, please .
Guide post 02 Guide post 02
For price information, please .
Viewed
