Suwaki

Suwaki SANKYO są zaprojektowane tak, aby pasowały do każdej sytuacji po stronie klienta. Przez lata nieustannie doskonaliliśmy nasze produkty, aby spełnić Twoje wymagania. Proces ten sprawił, że możemy zaproponować suwaki dla każdej sytuacji.

Nazwa

Schieberbreite

Kąt

Detal

PDF Download

VALCAM™

46, 58, 72, 100, 140, 200 – 400mm
(w krokach co 100mm)

0° - 80°

Suwak górny typu "ALL IN ONE", dostępny w 4 wariantach siły roboczej
- SC (wysuwanie powierzchnic montażowej w przód)
- WC (zwiększenie szerokościpowierzni montażowej)

VALCAM™

VALCAM VA™

65, 85mm

0° - 75°

Suwak wg normy VDI

VALCAM VA™

VALCAM-HT™

100, 140mm

0° - 70°

Suwak do zabudowy górnej mogący znieść obciążenia pochodzące z każdej strony
(górne, dolne i boczne)

VALCAM-HT™

SUWB

200 – 600mm
(w krokach co 100mm)

0° - 60°

Śłizg suwaka jest wymienialny od strony tylnej

SUWB

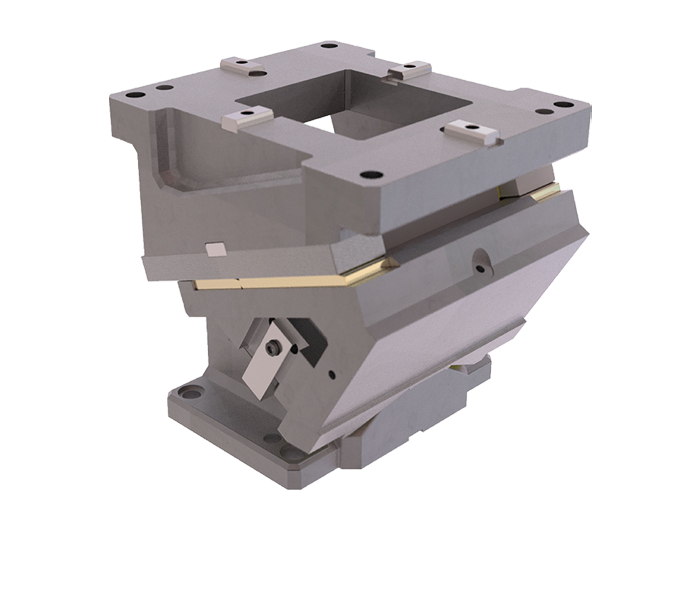

UCMSV

60, 85, 110, 165, 200, 250, 300, 400mm

0° - 75°

Sprężyna suwaka wymienialna od stony tylnej
Produkt zgodny ze standardem VDI

UCMSV

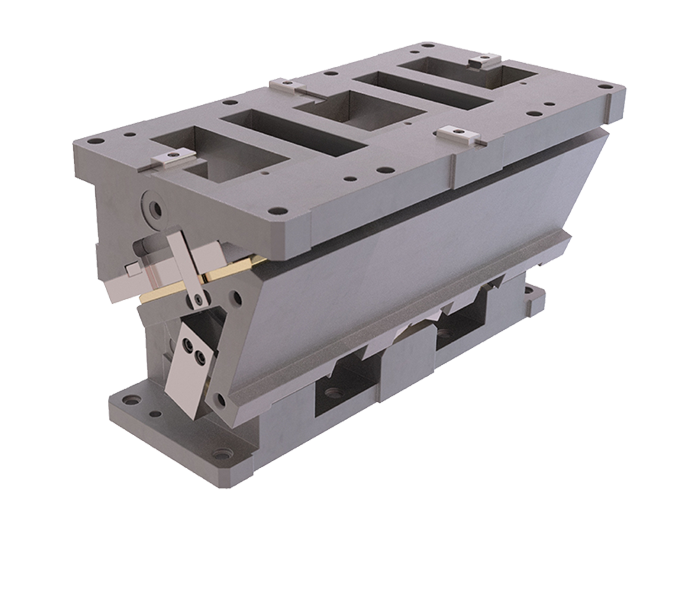

UCMSL

500 – 1000mm
(w krokach co 100mm)

0° - 60°

-

UCMSL

UCMSNR

46, 58, 72, 100, 140, 200 – 400mm
(w krokach co 100mm)

0° - 80°

Bardzo sztywna konstrukcja z podwójnymi płytami ściernymi i materiałem S45C.

UCMSNR

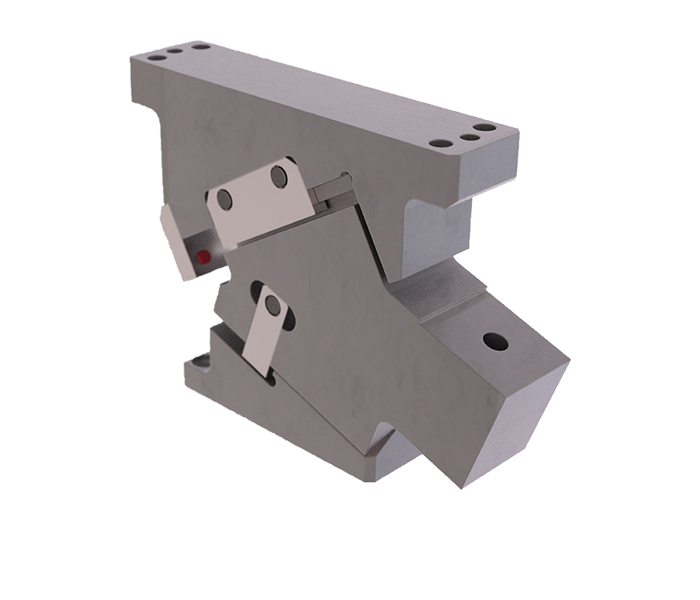

SULNC

65mm

0° - 25°

W stosunku do standardowego produktu, czoło suwaka wysunięte jest o 70mm z możliwościa dalszego wysunięcia (opcja SC)

SULNC

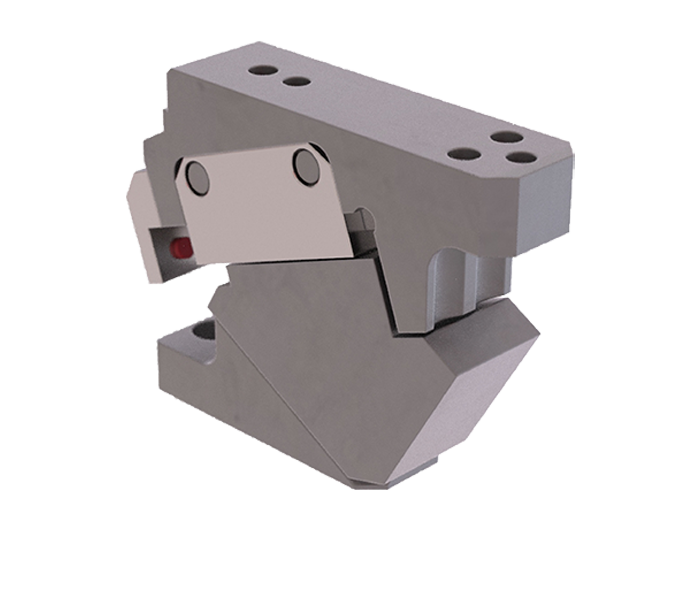

SACE

52mm

0° - 60°

Produkt idealnie nadaje się do dziurowania grubych stali

SACE

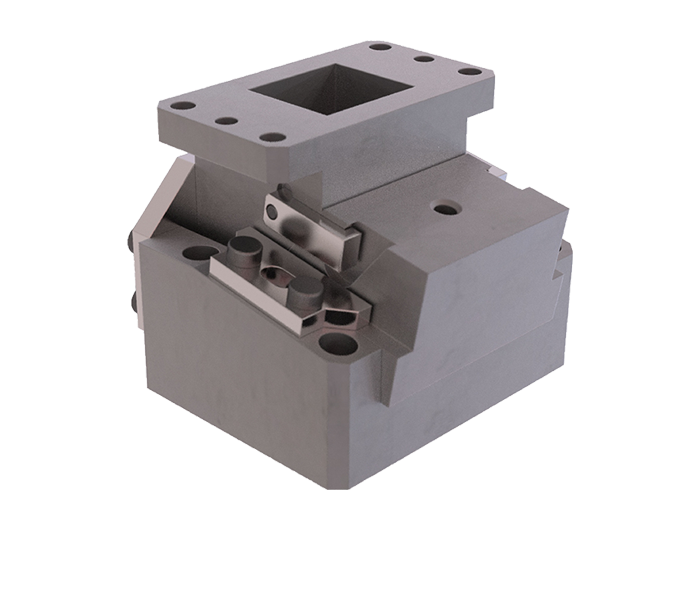

SKCA

52, 65, 100, 150, 250, 300 – 600mm
(w krokach co 100mm)

0° - 20°

Sztywne prowadzenie pudełkowe

SKCA

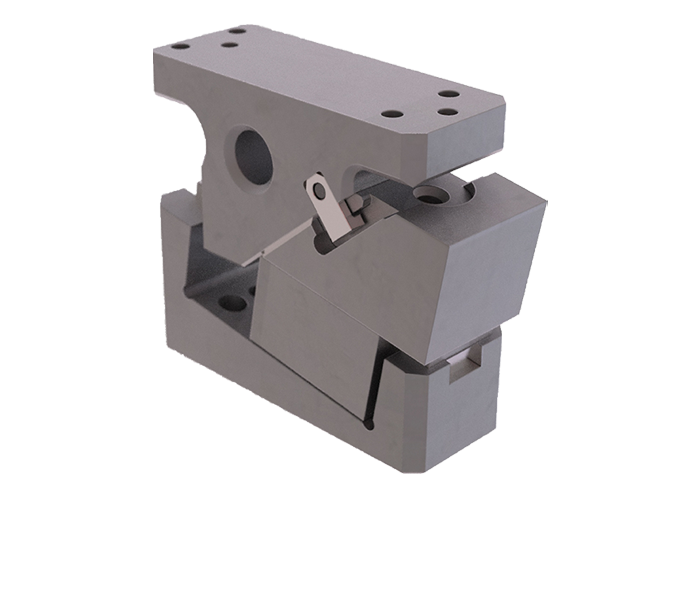

CMSD

52mm, 90mm

0° - 20°

Łatwe do usunięcia prowadzenie suwaka

CMSD

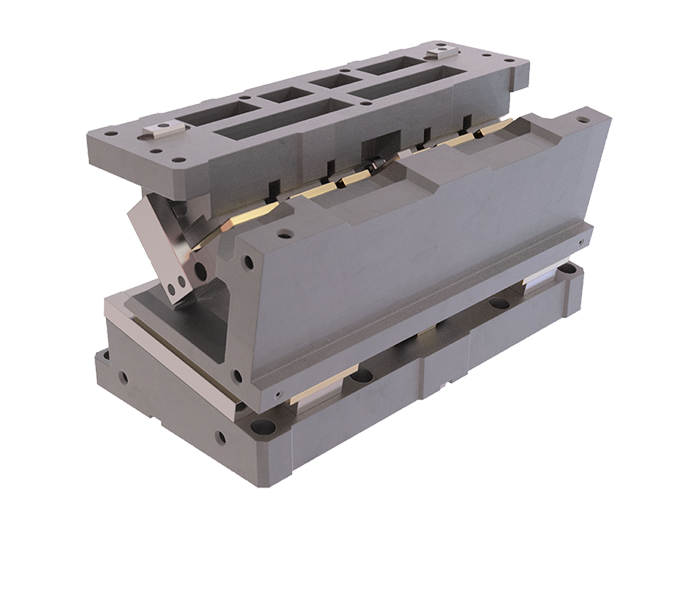

KCMSL

500 – 1000m
(w krokach co 100mm)

0° - 20°

Bardzo szztywna konstrukcja probowana przez międzynarodowy przemysł motoryzacyjny

KCMSL

SVSC

50, 85, 110, 150, 220, 330, 400mm

0° - 20°

Produkt zgodny ze standardem VDI/BAK

SVSC

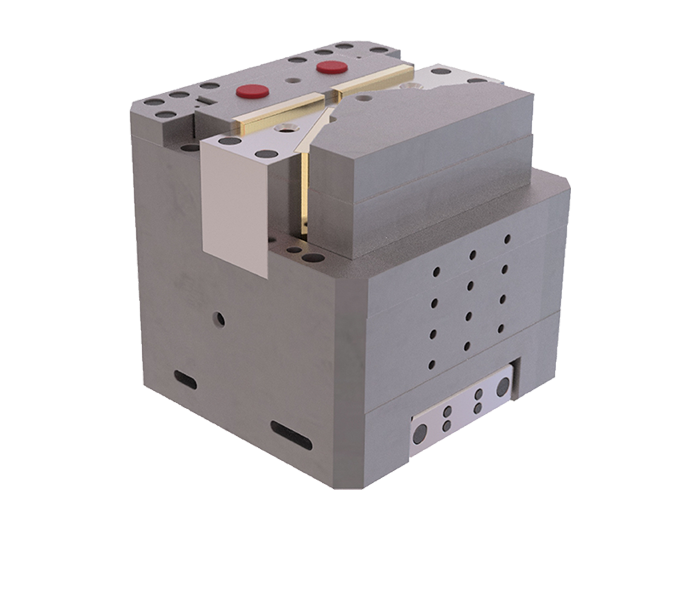

CT

120, 145, 245, 320mm

-

Suwak przeciwstawny zagina w kierunku przeciwnym do kierunku pracy prasy

CTCC

SACLB

80mm

50° - 80°

Długi kształt slidera zapobiega konfliktowi z panelem

SACLB

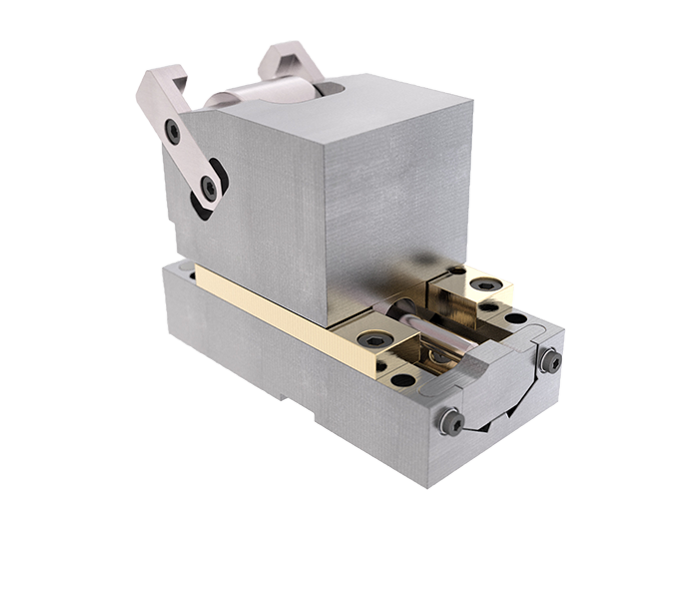

PSCXG

80mm

-

Suwaki rolkowe

PSCXG

*wszystkie PDFy są dostępne w języku angielskim

Procedura lokalizacji i instalacji przebijaka (elementu ustalającego) w suwakach górnych

  1. Wywierć otwory montażowe i otwory na kołki ustalające (wykończenie) w tłoczniku.
  2. Przymocuj górną część suwaka i jego napęd do tłocznika za pomocą śrub i kołków ustalających
  3. Ustaw ślizg suwaka wyjęty z jego części górnej na jego prowadzeniu i zlokalizuj przebijak (element ustalający)
  4. Zamocuj przebijak (element ustalający) w prowadzeniu suwaka.
  5. Zamontuj ślizg suwaka w jego części górnej zamontowanej w tłoczniku.

Montaż został zakończony. Automatyczne osiowanie ślizgu pryzmatycznego (typu V) dolnego

Automatyczne osiowanie ślizgu pryzmatycznego (typu V) dolnego

Automatyczne osiowanie oznacza, że prześwit między górną częścią suwaka a prowadzeniem suwaka pochłania błąd obróbki przy montażu prowadzenia ślizgu i części górnej suwaka. Obudowa prowadzenia suwaka jest prawidłowo umieszczona ze ślizgiem pryzmatycznym typu V ślizgu suwaka. Dlatego pozycja stempla przebijającego (ustalacza) jest zawsze odtwarzana.

Obróbka gwintowanego otworu i kołka ustalającego (przygotowany otwór, wykończenie) do montażu elementu ustalającego

Instrukcja obróbki

  • Wskaż średnicę otworu gwintowanego I średnicęotworu kołka ustalającego (lub przygotowaneo otworu) za pomoca współrzędnych XY.
  • Aby wskazać współrzędne

    • Początek znajduje się w lewym górnym rogu powierzchni montażowej
  • Symbole wskazujące

    • M: Otwór gwintowany
    • K: Otwór przygotowany na kołek ustalający
    • N: Otwór na kołek rozporowy
  • Standard obróbki

    • Otwory gwintowane i przygotowane kołki ustalające są obrabiane maszynowo z ogólnymi tolerancjami
    • Głębokość zarówno otworów gwintowanych, jak i otworów na kołki ustalające (lub przygotowanych otworów) jest obrabiana do wymiaru 2,5-krotności średnicy
    • Rozstaw otworów na kołki ustalające jest obrabiany maszynowo z tolerancjami +/- 0,02. Tolerancja otworu wynosi H7
Suwaki
Konfigurator
Suwaki

Suwaki

Suwaki SANKYO są zaprojektowane tak, aby pasowały do każdej sytuacji po stronie klienta. Przez lata nieustannie doskonaliliśmy nasze produkty, aby spełnić Twoje wymagania. Proces ten sprawił, że możemy zaproponować suwaki dla każdej sytuacji.

*wszystkie PDFy są dostępne w języku angielskim

Nazwa

Szerokość powierzchni roboczej

Kąt

Detal

cam
VALCAM™

46, 58, 72,

100, 140,

200 – 400mm
(w krokach co 100mm)

0° - 80°

Suwak górny typu "ALL IN ONE", dostępny w 4 wariantach siły roboczej
- SC (wysuwanie powierzchnic montażowej w przód)
- WC (zwiększenie szerokościpowierzni montażowej)

cam
VALCAM VA™

65, 85, 110, 165mm

0° - 75°

Suwak wg normy VDI

cam

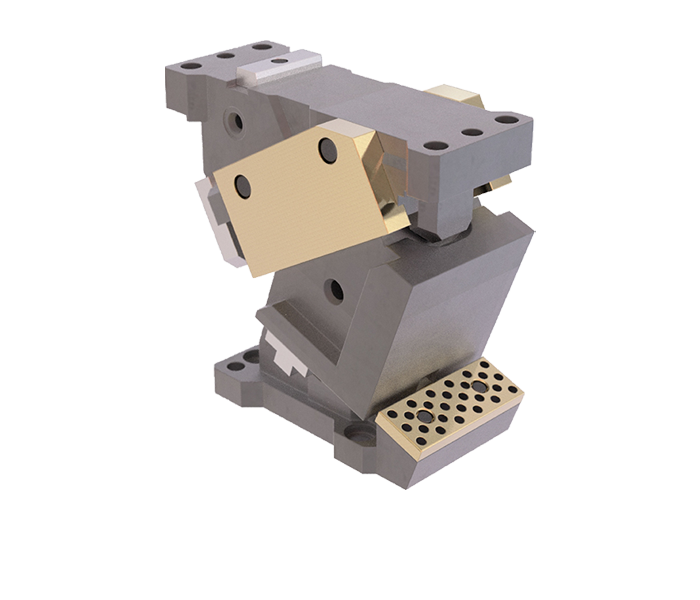

VALCAM-HT™

100, 140mm

0° - 70°

Suwak do zabudowy górnej mogący znieść obciążenia pochodzące z każdej strony
(górne, dolne i boczne)

cam
SUWB

200 – 600mm
(w krokach co 100mm)

0° - 60°

Śłizg suwaka jest wymienialny od strony tylnej

cam
UCMSV

60, 85, 110,

165, 200, 250,

300, 400mm

0° - 75°

Sprężyna suwaka wymienialna od stony tylnej
Produkt zgodny ze standardem VDI

cam
UCMSL

500 – 1000mm
(w krokach co 100mm)

0° - 60°

-

cam

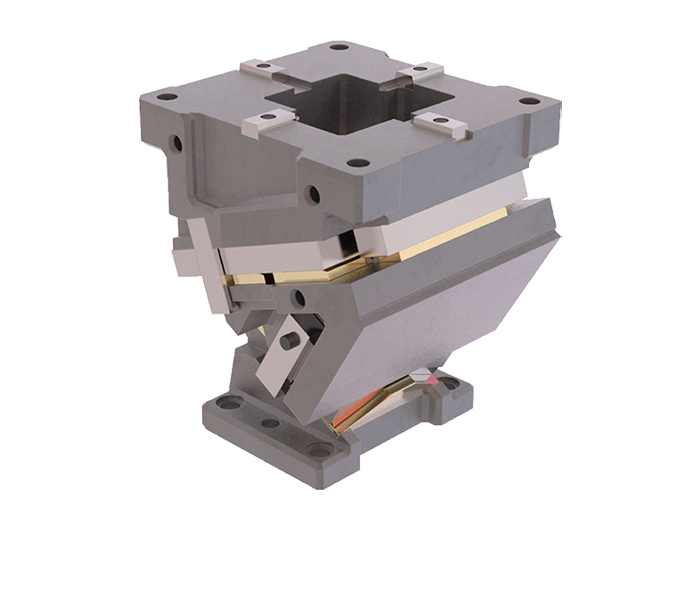

UCMSNR

46, 58, 72,

100, 140,

200 – 400mm
(w krokach co 100mm)

0° - 80°

Bardzo sztywna konstrukcja z podwójnymi płytami ściernymi i materiałem S45C.

cam
SULNC

65mm

0° - 25°

W stosunku do standardowego produktu, czoło suwaka wysunięte jest o 70mm z możliwościa dalszego wysunięcia (opcja SC)

cam
SACE

52mm

0° - 20°

Produkt idealnie nadaje się do dziurowania grubych stali

cam
CT

120, 145, 245,

320mm

-

Suwak przeciwstawny zagina w kierunku przeciwnym do kierunku pracy prasy

cam

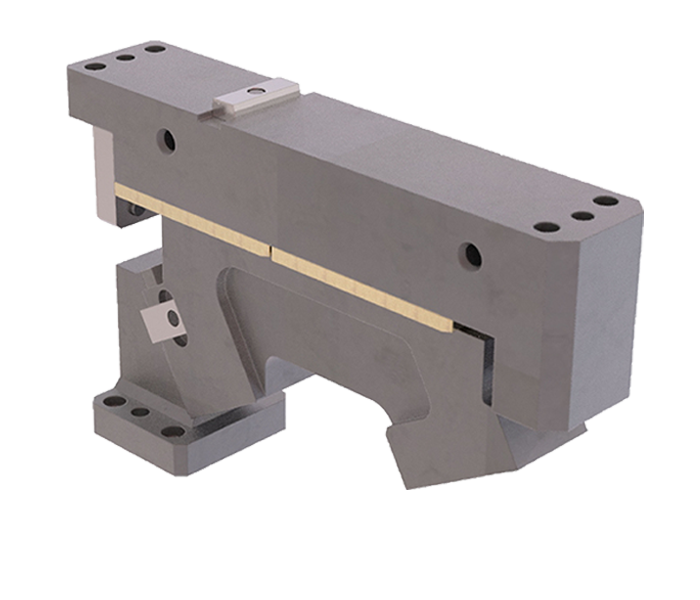

SACLB

80mm

50° - 80°

Długi kształt slidera zapobiega konfliktowi z panelem

cam
SACTFR

64mm

50° - 80°

Długi kształt slidera zapobiega konfliktowi z panelem

cam

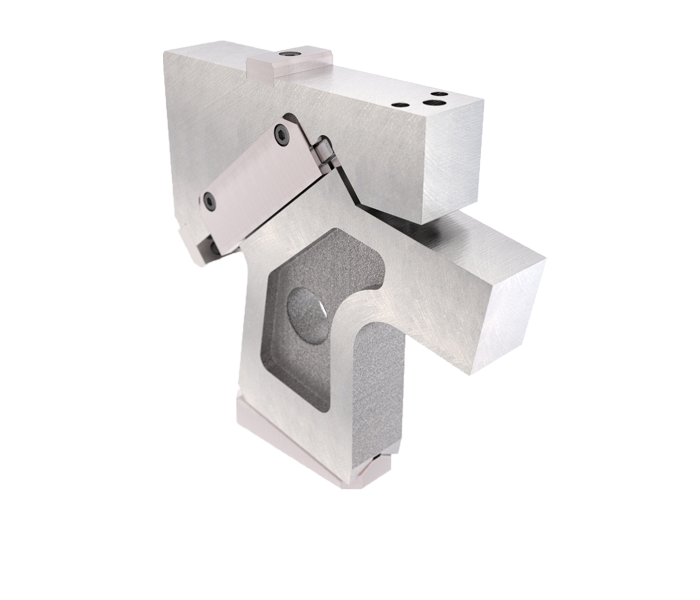

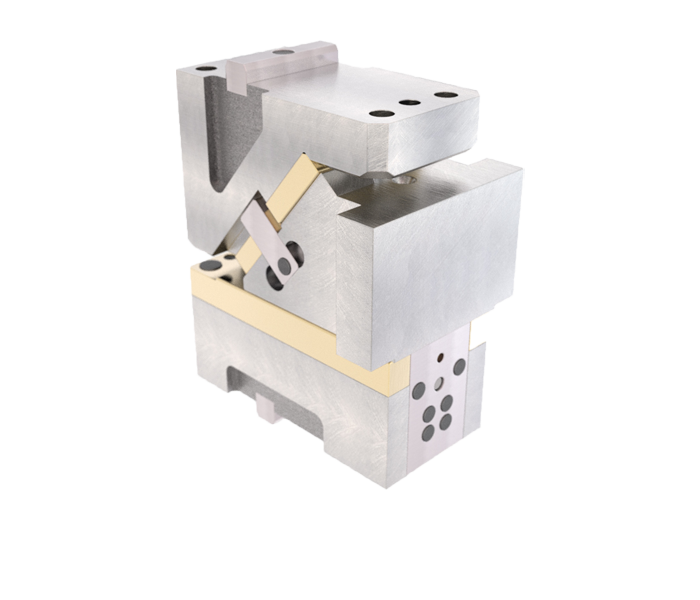

TSHC
